華岐鋼塑復合管全解析:結構、性能、應用與選型指南
一、華岐鋼塑復合管概述

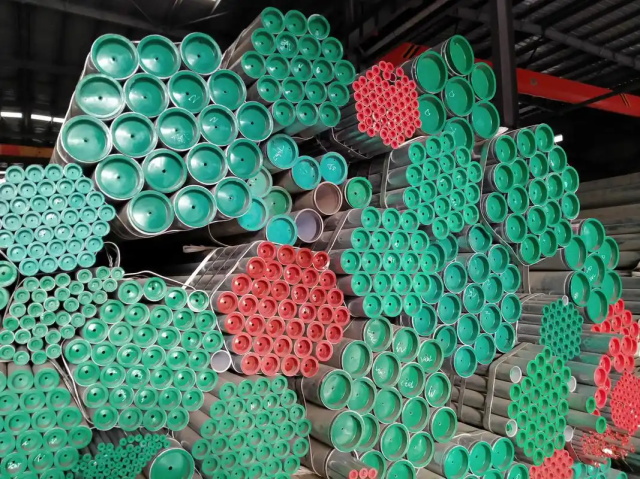

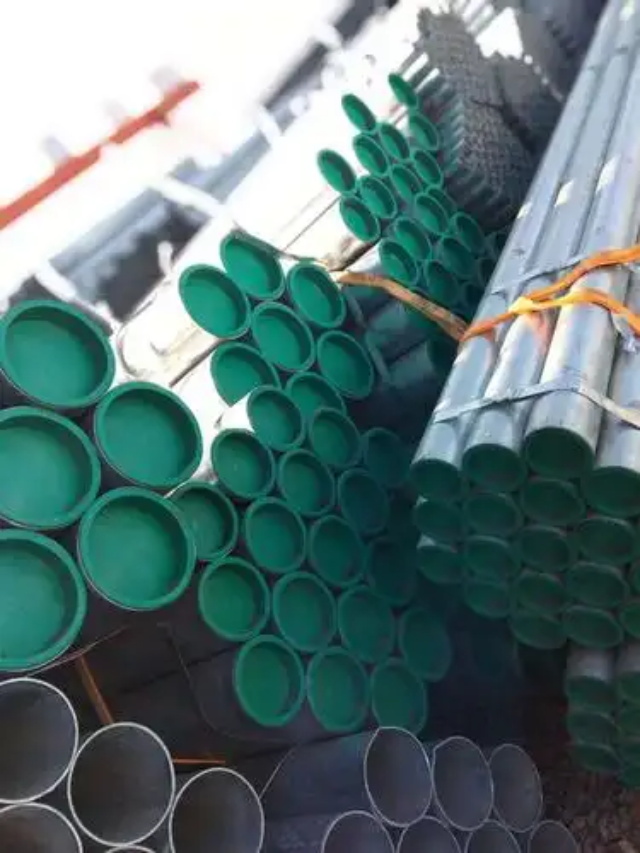

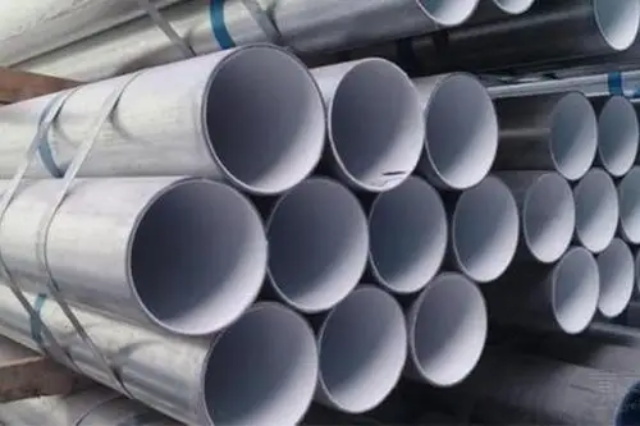

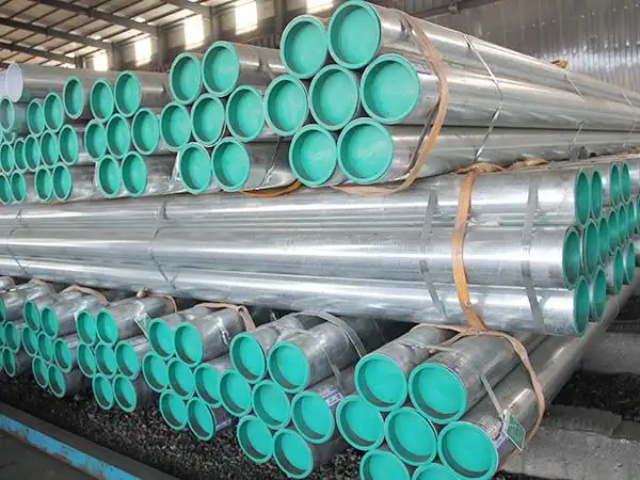

華岐鋼塑復合管是天津友發集團旗下核心產品,以無縫鋼管或焊接鋼管為基體,內外壁通過涂覆或襯塑工藝復合高分子材料(如PE、PPR、EP等),兼具金屬管強度與塑料管耐蝕性,廣泛應用于給水、消防、化工、燃?xì)獾阮I(lǐng)域。
二、核心結構與材質組合
華岐鋼塑復合管采用三層復合結構,確保性能與壽命:
層級 | 材質 | 功能 | 厚度范圍 | 典型工藝 |
---|---|---|---|---|
基管 | Q235B/20#/L245 | 提供機械強度與承壓能力 | 2.0mm-12.0mm | 熱軋無縫/高頻焊接 |
內襯層 | PE/PPR/EP | 防腐、抗菌、耐化學介質 | 0.5mm-3.0mm | 涂塑/襯塑/滾塑 |
外涂層 | 環氧樹脂/聚乙烯 | 防紫外線、抗老化、機械保護 | 0.1mm-0.5mm | 靜電噴涂/纏繞 |
關鍵點:
內襯材質選擇:
PE(聚乙烯):耐腐蝕、成本低,適用于飲用水、工業流體。
PPR(無規共聚聚丙烯):耐高溫(≤95℃),適用于熱水系統。
EP(環氧樹脂):抗菌、抗結垢,適用于醫療、食品行業。
基管與內襯結合力:通過熱熔膠層或機械錨固實現,剝離強度≥50N/cm(GB/T 28897)。
三、性能優勢與認證
1. 核心性能指標
性能 | 數據/標準 | 優勢說明 |
---|---|---|
承壓能力 | 1.6MPa-25MPa(DN15-DN600) | 基管強度高,適用于高壓場景 |
耐腐蝕性 | 鹽霧試驗≥1000小時無銹蝕(GB/T 10125) | 內襯隔離金屬與介質,壽命延長3-5倍 |
耐溫范圍 | -40℃~95℃(PPR內襯) | 覆蓋冷熱水、工業高溫流體 |
衛生性能 | 符合GB/T 17219(飲用水標準) | 無毒無味,不析出有害物質 |
2. 認證與資質
國內認證:
衛生許可批件(涉水產品)
消防產品認證(CCCF)
特種設備制造許可證(壓力管道元件)
國際認證:
WRAS(英國水務認證)
NSF/ANSI 61(美國飲用水安全認證)
CE(歐盟安全認證)
四、應用場景與選型建議
1. 按行業分類選型
行業 | 推薦型號 | 關鍵參數 | 應用案例 |
---|---|---|---|
建筑給水 | 華岐PSP-PE(涂塑鋼管) | 內襯PE,外涂環氧樹脂 | 住宅小區、商業綜合體供水 |
消防系統 | 華岐PSP-EP(環氧襯塑管) | 內襯EP,承壓≥1.6MPa | 寫字樓、工業廠房消防噴淋 |
化工輸送 | 華岐PSP-FRP(玻璃鋼復合管) | 內襯FRP,耐酸堿(pH 1-14) | 酸堿液體輸送、廢氣處理 |
燃?xì)廨斔?/span> | 華岐PSP-3PE(三層PE防腐) | 外涂3PE,抗陰極剝離 | 城市燃?xì)夤艿?、天然氣?chǎng)站 |
2. 按溫度與介質選型
低溫場景(≤40℃):
推薦內襯PE,成本低,耐一般腐蝕。
高溫場景(40℃-95℃):
推薦內襯PPR或交聯聚乙烯(PEX),避免軟化變形。
強腐蝕介質(如酸、堿、鹽):
推薦內襯PVDF或PTFE,化學穩定性。
五、安裝與維護指南
1. 安裝注意事項
切割:使用金屬鋸片或?qū)S们泄軝C(jī),避免高溫?fù)p傷內襯。
連接:
螺紋連接:適用于DN15-DN50,需使用專用密封膠。
溝槽連接:適用于DN65-DN300,卡箍需加裝橡膠密封圈。
法蘭連接:適用于大口徑或高壓場景,法蘭面需平整。
試壓:
強度試驗壓力為設計壓力的1.5倍,穩壓10分鐘無泄漏。
嚴密性試驗壓力為設計壓力,穩壓24小時壓降≤0.05MPa。
2. 維護與壽命延長
定期檢查:每2年檢查外涂層完整性,修復劃傷部位。
水質管理:飲用水系統需控制pH值(6.5-8.5),避免酸堿腐蝕。
清洗:使用低壓水沖洗,避免高壓破壞內襯。
六、常見問題解答
Q1:華岐鋼塑復合管能否用于直飲水系統?
A:可以,內襯PE或PPR材質符合GB/T 17219標準,無毒無味,但需注意:
系統運行前需沖洗消毒。
避免長期停水導致微生物滋生。
Q2:鋼塑復合管與純塑料管(如PPR)相比優勢何在?
A:
對比項 | 鋼塑復合管 | 純塑料管 |
---|---|---|
承壓能力 | 高(≥1.6MPa) | 低(≤1.0MPa) |
耐溫范圍 | -40℃~95℃ | -20℃~70℃(PPR) |
使用壽命 | 50年以上 | 20-30年 |
成本 | 較高(約1.5倍PPR管) | 低 |
Q3:如何判斷鋼塑復合管質量是否達標?
A:
外觀檢查:內襯光滑無氣泡,外涂層均勻無裂紋。
厚度檢測:使用超聲波測厚儀測量?jī)?nèi)襯厚度,誤差≤±0.1mm。
剝離試驗:按GB/T 28897標準,內襯與基管剝離強度≥50N/cm。
七、總結與推薦
1. 核心優勢
雙保險防腐:金屬基體+高分子內襯,適應復雜介質。
長壽命:設計壽命≥50年,全生命周期成本低。
高安全性:承壓能力強,適用于消防、燃?xì)獾汝P(guān)鍵場景。
2. 推薦型號
通用型:華岐PSP-PE(涂塑鋼管),性價比高,適用于建筑給水。
高端型:華岐PSP-EP(環氧襯塑管),抗菌抗結垢,適用于醫療、食品行業。
特殊場景:華岐PSP-3PE(三層PE防腐管),抗陰極剝離,適用于埋地燃?xì)夤艿馈?/span>
3. 聯系方式
技術支持:撥打友發集團400熱線或訪問官網(http://www.youfasteel.com)
產品手冊:下載《華岐鋼塑復合管技術白皮書》及《安裝施工指南》
通過以上信息,用戶可全面了解華岐鋼塑復合管的性能、選型與安裝要點,實現安全、經濟、耐用的管網系統。
